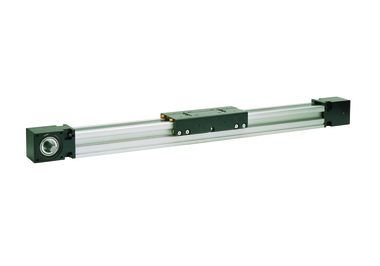

    WH (SPEEDLine) Linear Units

    WH（SpeedLine）直线模组

    导轮导向直线模组，专为吞吐量至关重要的高速物料搬运和包装应用而设计。滚柱式导轮导向轴承以及皮带传动设计可实现极高的速度和加速度。

    型号浏览

    产品介绍

    Let Thomson Help You Make Your Selection!

    WH (SPEEDLine)规格：

    规格/轴尺寸 ?WH50 ?WH80 ?WH120
    外形尺寸（宽x高）：mm (in) 50 x 50 80 x 80 120 x 120
    ?皮带类型 16 ATL 5 32 ATL 10 50 ATL 10
    最大行程长度：mm（in） 3000 (78.7) 11000 (78.7) 11000 (78.7)
    最大线速度：m/s (in/s) 6.5 (118) 10.0 (118) 10.0 (118)
    最大加速度：m/s2 (in/s2) 40 (1575) 40 (1575) 40 (1575)
    重复精度：± mm (in) 0.05 (0.002) 0.05 (0.002) 0.05 (0.002)
    最大输入速度：rpm（rev/s） 3250 (30) 3000 (30) 2308 (30)
    工作温度范围：°C（°F） 0 to 80 (32 to 176) 0 to 80 (32 to 176) 0 to 80 (32 to 176)
    最大动态负载（Fx）：N (lbf)
    整个单元     		670 (71) 2700 (71) 5000 (71)
    最大动态负载（Fy）：N (lbf)
    整个单元    		 415 (101) 882 (101) 4980 (101)
    最大动态负载（Fz）：N (lbf)
    整个单元    		 730 (135) 2100 (135) 9300 (135)
    最大动态负载转矩（Mx）：Nm (lbf-in)
    整个单元    		 16 (89) 75 (89) 500 (89)
    最大动态负载转矩（My）：Nm (lbf-in)
    整个单元    		 87 (266) 230 (266) 930 (266)
    最大动态负载转矩（Mz）：Nm (lbf-in)
    整个单元    		 50 (266) 100 (266) 500 (266)
    最大驱动轴力（Frd）：N（lbf） 150 (23) 500 (23) 700 (23)
    最大驱动轴扭矩（Mta）： Nm (lbf-in) 17 (53) 100(53) 200 (53)
    滑轮直径：mm（in） 38.2 (1.25) 63.66 (1.25) 82.76 (1.25)
    每转行程：mm(in) 120 (3.94) 200 (3.94) 260 (3.94)
    重量：kg (lb)
    零行程时
    每100 mm行程
    每个滑架
    3.50 (2.62)
    0.44 (0.33)
    0.90 (0.62)
    8.63 (2.62)
    0.93 (0.33)
    2.75 (0.62)
    17.0 (2.62)
    1.64 (0.33)
    5.50 (0.62)

    WH (SPEEDLine) 特点：

    • 四个KAO安装支架
    • 多方向安装
    • 中央润滑系统
    • 可调皮带张紧
    • 可全方位安装
    • 外形紧凑
