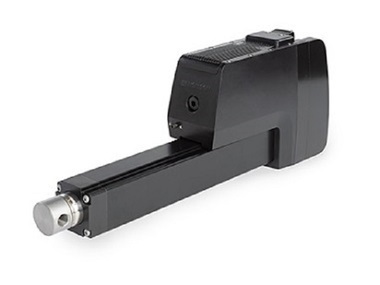

Electrak XD电动推杆
Thomson Electrak XD开创了电动推杆的新纪元，不仅能够轻松应对液压应用，而且还比竞争技术更智能、更小巧、更高效。除了高负载能力（可达25,000 N）外，Electrak XD还能可靠抵御各种严苛条件，并具有更强的控制性能以及基于板载控制选件的诊断功能。
想将液压系统转换为电动系统？请联系Thomson执行器产品经理了解更多信息。
Thomson Linear Motion Optmized
视频：Electrak XD：迎接新一代革命性电动推杆
Thomson Electrak XD系列电动推杆闪亮登场。它性能强劲，足以进军新的液压应用领域，同时XD电动推杆比竞品更智能、更小巧、更高效。该型号将负载处理能力提升到了新的高度，负载高达25000N。占空比高达100%，行程长达1200mm，速度高达75 mm/s，均彰显了其不俗的性能。如何利用XD系列革新您的未来设计项目？
Learn how select Thomson electric linear actuators are able to withstand shock loads, which helps prolong the life of the actuator and the entire machine it serves.
Did you know that select Thomson electric linear actuators allow you to achieve movement where power may not be available? Learn how this feature, which may come in handy during machine maintenance or installation, works.
When unexpected circumstances, such as power failures, occur, learn how manual brake release allows you to literally take matters into your own hands. This feature is available on select Thomson electric linear actuators.
| 性能规格 | B055 | B080 | B160 | B200 | B250 |
|---|---|---|---|---|---|
| 输入电压 (VDC) |
24 Vdc 48 Vdc |
24 Vdc 48 Vdc |
24 Vdc 48 Vdc |
24 Vdc 48 Vdc |
24 Vdc 48 Vdc |
| 最小/最大行程长度：mm | 1200 | 1200 | 1000 | 800 | 650 |
| 最大动态负载：N (lbs) | 5500 (1236) | 8000 (1798) | 16000 (3596) | 20000 (4496) | 25000 (5620) |
| 最大静态负载：N (lbs) | 11.000 (2472) | 16.000 (3596) | 32.000 (7193) | 32.000 (7193) | 32.000 (7193) |
| 最大空载速度： mm/s (in/s) |
24V 65 (2.56) 48V 75 (2.95) |
24V 50 (1.97) 48V 50 (1.97) |
24V 25 (0.98) 48V 25 (0.98) |
24V 16 (0.63) 48V 20 (0.79) |
24V 16 (0.63) 48V 16 (0.63) |
| 最大满载速度： mm/s (in/s) |
24V 65 (2.56) 48V 75 (2.95) |
24V 50 (1.97) 48V 50 (1.97) |
24V 25 (0.98) 48V 25 (0.98) |
24V 16 (0.63) 48V 20 (0.79) |
24V 16 (0.63) 48V 16 (0.63) |
| 电流消耗@ 空载/最大负载 |
24VDC/30A，48VDC/15A | 24VDC/30A，48VDC/15A | 24VDC/30A，48VDC/15A | 24VDC/30A，48VDC/15A | 24VDC/30A，48VDC/15A |
| 满载占空比 @ 25 ºC (77 ºF) |
45% | 45% | 45% | 45% | 45% |
| 丝杠/螺母类型 | Ball | Ball | Ball | Ball | Ball |
| 工作温度：ºC (ºF) |
-40到85 （-40到185） |
-40到85 （-40到185） |
-40到85 （-40到185） |
-40到85 （-40到185） |
-40到85 （-40到185） |
|
防护等级： |
IP66，IP67，IP69K / IP66 | IP66，IP67，IP69K / IP66 | IP66，IP67，IP69K / IP66 | IP66，IP67，IP69K / IP66 | IP66，IP67，IP69K / IP66 |
| 限制扭矩：Nm (lbs) | 0 | 0 | 0 | 0 | 0 |
| 端隙（最大值）：mm(in) | 1.200 (0.047) | 1.200 (0.047) | 1.200 (0.047) | 1.200 (0.047) | 1.200 (0.047) |
| 耐盐雾性（小时） | 500 | 500 | 500 | 500 | 500 |
| 执行器重量（kg） |
11.9 @ 100 mm 23.4 @ 1200 mm |
11.9 @ 100 mm 23.4 @ 1200 mm |
11.9 @ 100 mm 21.3 @ 1000 mm |
11.9 @ 100 mm 19.2 @ 800 mm |
11.9 @ 100 mm 17.7 @ 650 mm |
Electrak XD特点：
- 动态/静态负载能力可达25000/32000 N
- 行程长达1200 mm
- 速度高达75 mm/s
- 根据负载情况，占空比可达100%
- 使用寿命长达275000次循环
- 内部负载保持制动
- 可选冲击负载缓冲
- 发生电源故障时手动操作
- 持续监测和诊断
- 板载控制功能
- IP69K（静态），IP67（静态）和IP66（动态）
- 低电平开关
- 总线系统（CANopen或SAE J1939）
Electrak XD选件特点：
"
- LXX = 低电平信号电机开关
- LXP = 低电平信号电机开关 + 位置反馈输出
- LLX = 低电平信号电机开关 + 行程末端指示输出
- LLP = 低电平信号电机开关 + 位置反馈 + 行程末端指示输出
- PLS = 低电平信号电机开关 + 可编程行程末端限制
- COO = CANOpen + 开环速度控制（包括诊断、位置反馈、过载指示及静态和动态力反?。?/li>
- CNO = CANbus J1939 + 闭环速度控制（包括诊断、位置反馈、过载指示及静态和动态力反?。?/li>
"
Electrak XD应用：
- 自动导引车
- 物流挂车
- 登机梯/工作平台
- 轮椅升降机/残疾人辅助设备
- 农用车辆
- 通用自动化
- 装配线和工作站
