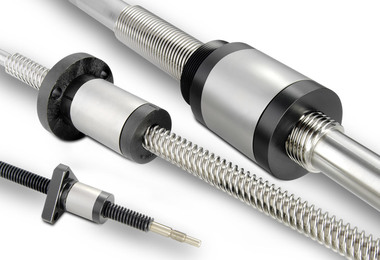

高级消隙 XC 系列
Thompson BSAXC 系列丝杆螺母应用最好的消隙技术，采用不锈钢凸轮（ActiveCAM?）来创建一个对开螺母之间的固定的偏差。? 一个扭簧在部件间保持张紧力，同时具有低扭矩及阻力。 ActiveCAM中使用高分子（聚合物）丝杆螺母，实现了最坚固的装配。 XC 系列丝杆螺母的每次运动均为精确、可重复的。 此消隙丝杠适用于轻型和中型负载，在精度上可匹敌滚珠丝杠。
Thomson Linear Motion Optmized
Let Thomson Help You Make Your Selection!
- Linear MOTIONEERING® Ball & Lead Screw Sizing & Selection Tool >
XC 高级消隙螺母技术规格（公制）：
| 型号 | 直径。 (mm) |
导程 (mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 35 | 45 | ||
| XC3700 | 10 | X | X | X | X | X | X | X | |||||||
| XC5000 | 12 | X | X | X | X | X | X | X | X | ||||||
| XC6200 | 16 | X | X | X | X | X | X | ||||||||
| XC7500 | 20 | X | X | X | X | X | X | ||||||||
| XC10000 | 24 | X | |||||||||||||
可提供英制产品
| 型号 | 直径。 (in) | 导程 (英寸, 除非另有说明） | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| .050 | .0625 | .063 | 2 mm | .083 | .100 | .125 | 4 mm | .167 | .200 | .250 | .375 | .500 | .800 | 1.00 | 2.00 | ||
| XCM1800 XC2500 | 3/16 | X | |||||||||||||||
| 1/4 | X | X | X | X | |||||||||||||
| XC3700 | 5/16 | X | X | X | X | ||||||||||||
| 3/8 | X | X | X | X | X | X | X | X | X | X | |||||||
| XC5000 | 7/16 | X | X | X | |||||||||||||
| 1/2 | X | X | X | X | X | X | X | ||||||||||
| XC6200 | 5/8 | X | X | X | X | X | X | ||||||||||
| XC7500 | 3/4 | X | X | X | X | X | X | X | |||||||||
| XC10000 | 1 | X | X | X | X | X | X | ||||||||||
仅可提供 V 型螺纹
| 型号 | 直径 | 导程 (英寸, 除非另有说明) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| .0125 | .0208 | .0250 | .0278 | .0313 | .0357 | 1 mm | .0417 | ||
| XCM1800 XC2500 |
6 mm | X | |||||||
| 1/4 in | X | X | X | X | X | X | X | ||
高级消隙 XC 系列概览
- 先进的消隙螺母设计
- ActiveCAM®可自动调整间隙，延长螺母的磨耗寿命
- 高轴向刚度，零间隙，最小阻力矩
- 与滚珠丝杠相比更不易受到污染
- 适合低温应用
