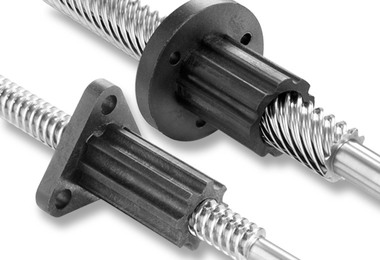

MTS 法兰安装
许多应用根本不需要消隙解决方案。 对于此类应用Thomson BSA提供 MTS Supernut。 MTS 通过安装在螺母上的整体法兰设计实现了高效与简约的结合。 我们特有的 Acetal 提供极佳的润滑、平稳的移动、线形稳定性与最小磨耗。 有广泛的尺寸范围可选，从 3/16 英寸至 3/4 英寸。 低摩擦、高成本效益的解决方案。 使用 Thomson BSA 梯形丝杠可达到每英尺0.003英寸的精确定位。
Thomson Linear Motion Optmized
Let Thomson Help You Make Your Selection!
- Linear MOTIONEERING® Ball & Lead Screw Sizing & Selection Tool >
MTS技术规格（公制）：
| 直径 (mm) |
导程(mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 35 | 45 | |
| 10 | X | X | X | X | X | X | X | |||||||
| 12 | X | X | X | X | X | X | X | X | ||||||
| 16 | X | X | X | X | X | X | ||||||||
| 20 | X | X | X | X | X | X | ||||||||
MTS技术规格（英制）：
| 直径 (in) |
导程 (英寸, 除非另有说明) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| .050 | .0625 | .063 | 2 mm |
.083 | .100 | .125 | 4 mm |
.167 | .200 | .250 | .375 | .500 | .800 | 1.00 | 1.20 | 2.00 | |
| 3/16 | X | ||||||||||||||||
| 1/4 | X | X | X | X | |||||||||||||
| 5/16 | X | X | X | X | |||||||||||||
| 3/8 | X | X | X | X | X | X | X | X | X | X | X | X | |||||
| 7/16 | X | X | X | ||||||||||||||
| 1/2 | X | X | X | X | X | X | X | ||||||||||
| 5/8 | X | X | X | X | X | X | |||||||||||
| 3/4 | X | X | X | X | X | X | X | ||||||||||
MTS 法兰安装概览
- 尺寸从 3/16 英寸至 3/4 英寸
- 间隙小于 0.010 英寸
- 使用 Thomson BSA 梯形丝杠可达到每英尺 0.003 英寸的精确定位。
- 成本效益高
- 低摩擦
