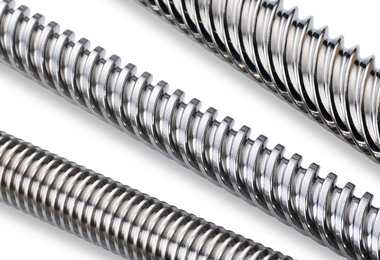

梯形丝杠 & 英制丝杠
好的丝杆螺母没有顶尖品质的梯形丝杠也不能发挥作用。Thomson BSA英制丝杠由 300 系列不锈钢制成，拥有高光面漆与极佳的抗腐蚀能力。 英制丝杠标准尺寸从 3/16 英寸至 3英寸（直径）一应俱全。 所有梯形英制丝杠都极其精确，可达到每英尺 0.003 英寸的精确度。 我们在绝大多数英制丝杠尺寸上使用最佳的线型，以在使用我们的聚合物螺母时，实现最佳性能。 我们同样可按用户的要求配置英制丝杠主体的端部。
Thomson Linear Motion Optmized
让 Thomson 帮您做出选择！
- Linear MOTIONEERING® Ball & Lead Screw Sizing & Selection Tool >
梯形丝杠规格（公制）：
| 直径 (mm) |
导程 (mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 35 | 45 | |
| 10 | X | X | X | X | X | X | X | |||||||
| 12 | X | X | X | X | X | X | X | X | ||||||
| 16 | X | X | X | X | X | X | ||||||||
| 20 | X | X | X | X | X | X | ||||||||
| 24 | X | |||||||||||||
规格:
| 直径 (in) | 导程 (英寸, 除非另有说明) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| .050 | .0625 | .063 | 2 mm | .083 | .100 | .125 | .167 | .200 | .250 | .375 | .500 | .800 | 1.00 | 1.20 | 2.00 | |
| 3/16 | X | |||||||||||||||
| 1/4 | X | X | X | X | ||||||||||||
| 5/16 | X | X | X | X | ||||||||||||
| 3/8 | X | X | X | X | X | X | X | X | X | X | X | X | ||||
| 7/16 | X | X | X | |||||||||||||
| 1/2 | X | X | X | X | X | X | X | |||||||||
| 5/8 | X | X | X | X | X | |||||||||||
| 3/4 | X | X | X | X | X | X | X | |||||||||
| 1 | X | X | X | X | X | X | ||||||||||
| 1 1/4 | X | X | ||||||||||||||
| 1 1/2 | X | X | X | X | ||||||||||||
| 2 | X | |||||||||||||||
| 2 1/4 | X | |||||||||||||||
| 2 1/2 | X | |||||||||||||||
| 2 3/4 | X | |||||||||||||||
| 3 | X | |||||||||||||||
梯形丝杠与英制梯形丝杠概览
- 英制丝杠精度可达每英尺 0.003 英寸
- 大部分英制丝杠尺寸均采用最优螺纹设计
- 使用 300 系列不锈钢
- 英制丝杠具高亮面漆，抗腐蚀性能极佳
