SRM16T1
Can't find what you're looking for? Go to the Product Selector

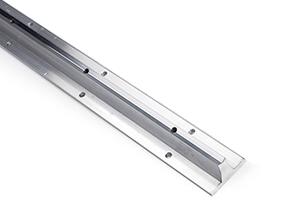

軸支撐, 僅導軌, 標準截面, 預鉆孔, 鋁合金, 600 毫米 長, 配合使用 16 毫米 直徑軸
- 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐
- 這些軸承座可垂直或者水平使用。
- 從底部安裝軸（不包括在供貨范圍內）到支座中。螺栓從上到下穿過支撐法蘭，裝配到機器上。
- 僅支座。不包括導向軸
- Y1=Y2 is standard. Special Y1 and overall length can be specified by customer.

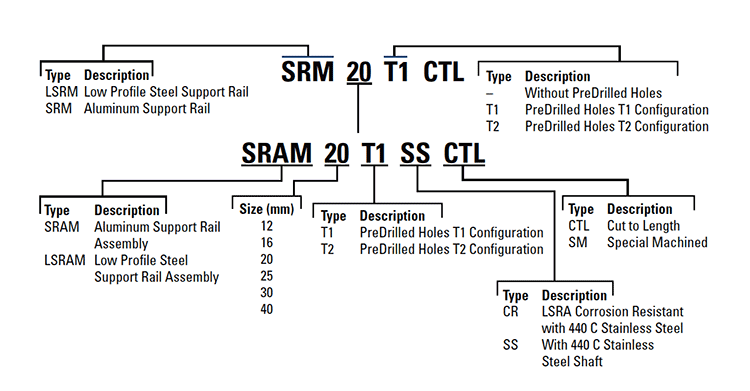

- 參閱SRAM零件編號，查看組裝到一起的支撐與導向軸

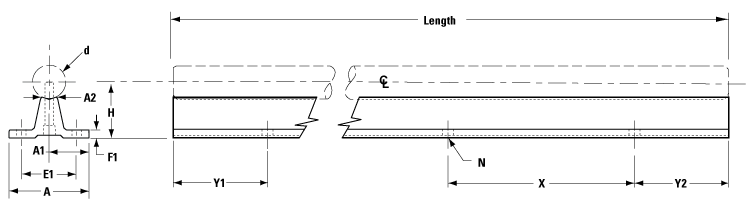

| 尺寸 | 價值 |
|---|---|
| [A] | 48 毫米 |
| [A1] | 24 毫米 |
| [A1] 公差 | ± 0.02 mm |
| [A2] | 10 毫米 |
| [d] 軸，標稱直徑 | 16 毫米 |
| [E1] | 33 毫米 |
| [E1] 公差 | ± 0.015 mm |
| [F1] | 5 毫米 |
| [H] | 30 毫米 |
| [H] 公差 | ± 0.02 mm |
| [N] | 5.5 mm |
| [X] Dim | 100 毫米 |
| 長度 | 600 毫米 |
| 建議螺栓 | M5 |
