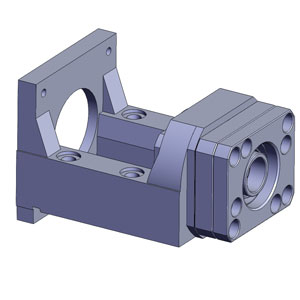

MK 10, 支座, 固定, Flange Mount, MK 樣式, 10 毫米 Inside Diameter; 配合使用 0.500 in 滾珠絲杠
- Base mounted NEMA 23 motor mount.
- 絲杠必須進行加工以匹配軸承座。
- 堅固的鋼制結構
- 法蘭安裝配置
- 分類為“固定”，用于關鍵速度和支柱強度計算。
- 包括FK末端支撐

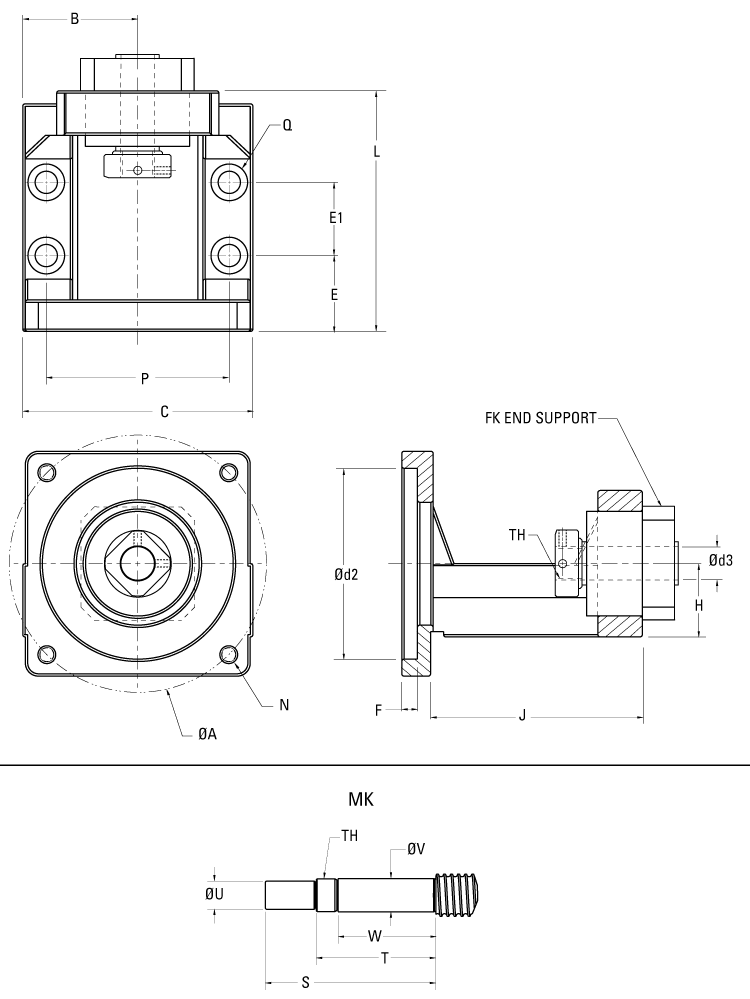

| 尺寸 | 價值 |
|---|---|
| [A] | 2.626 英寸 |
| [B] | 1.28 英寸 |
| [C] | 2.559 英寸 |
| [d2] | 1.5 英寸 |
| [d3] Bearing Journal Diameter, Recommended | 10 毫米 |
| [E] | 0.945 英寸 |
| [E1] | 0.787 英寸 |
| [F] | 0.157 英寸 |
| [H] | 0.866 英寸 |
| [J] | 2.559 英寸 |
| [L] | 2.913 英寸 |
| [N] | M4 |
| [P] | 1.969 英寸 |
| [Q] | 4x .260 Thru, .441 C-Bore x .236 Dp |
| [S] | 2.008 英寸 |
| [T] | 1.417 英寸 |
| [TH] | M10x1 |
| [U] | .3150/.3144 in |
| [V] | .3935/.3932 in |
| [W] | 0.984 英寸 |
