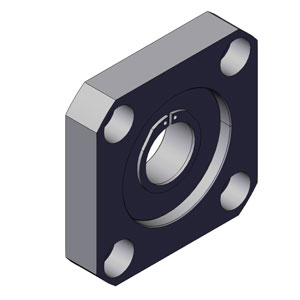

FF 8, 支座, 浮動, Flange Mount, FF 樣式, 8 毫米 Inside Diameter; 配合使用 0.500 in 滾珠絲杠
- 法蘭安裝FF軸承支座包括一個徑向浮動軸承，允許沿軸向的軸運動。
- 設計尺寸符合標準FF或者FF1型末端加工。（絲杠必須進行加工以匹配軸承座）。
- 堅固的鋼制結構
- 法蘭安裝配置
- 分類為“簡單”，用于關鍵速度和支柱強度計算。

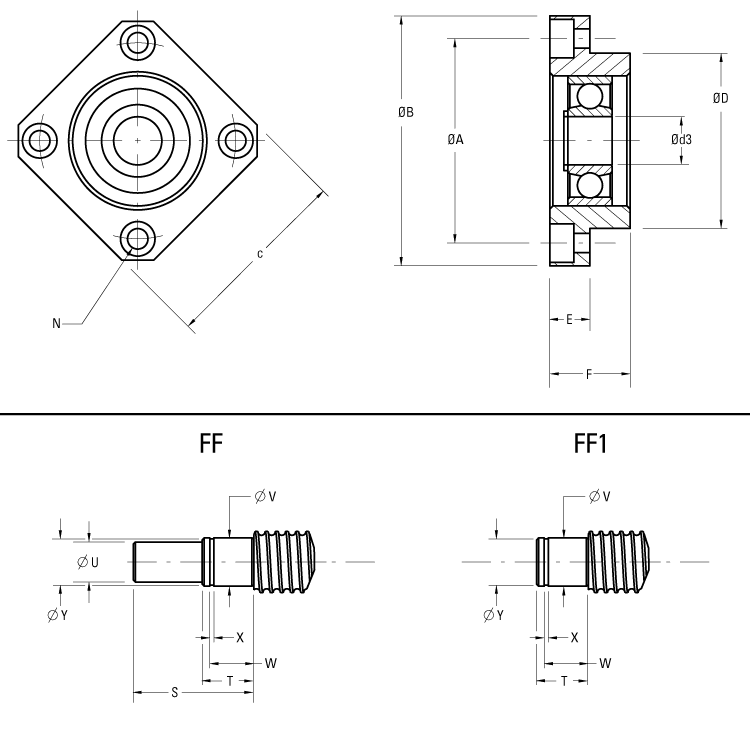

| 尺寸 | 價值 |
|---|---|
| [A] | 1.378 英寸 |
| [B] | 1.693 英寸 |
| [C] | 1.378 英寸 |
| [D] | 1.1021/1.1016 in |
| [d3] Bearing Journal Diameter, Recommended | 8 毫米 |
| [E] | 0.276 英寸 |
| [F] | 0.472 英寸 |
| [N] | 4x .134 Thru, .256 C-Bore x .157 Dp |
| [S] | 0.984 英寸 |
| [T] | 0.394 英寸 |
| [U] | 0.236 英寸 |
| [V] | .3148/.3145 in |
| [W] | 0.311 英寸 |
| [X] | 0.035 英寸 |
| [Y] | 0.299 英寸 |
