支座, 固定, Base or Flange Mount, QK 樣式, 40 毫米 Inside Diameter, Quick Mount; 配合使用 1.75 in 滾珠絲杠
- QK軸承支座包括采用背對背（DB）配置的高角接觸軸承，以實現高剛度。
- 設計尺寸符合標準QK或者QK1型末端加工。（絲杠必須進行加工以匹配軸承座）。
- 堅固的鋼制結構
- 底座或者端面安裝配置
- 分類為“固定”，用于關鍵速度和支柱強度計算。

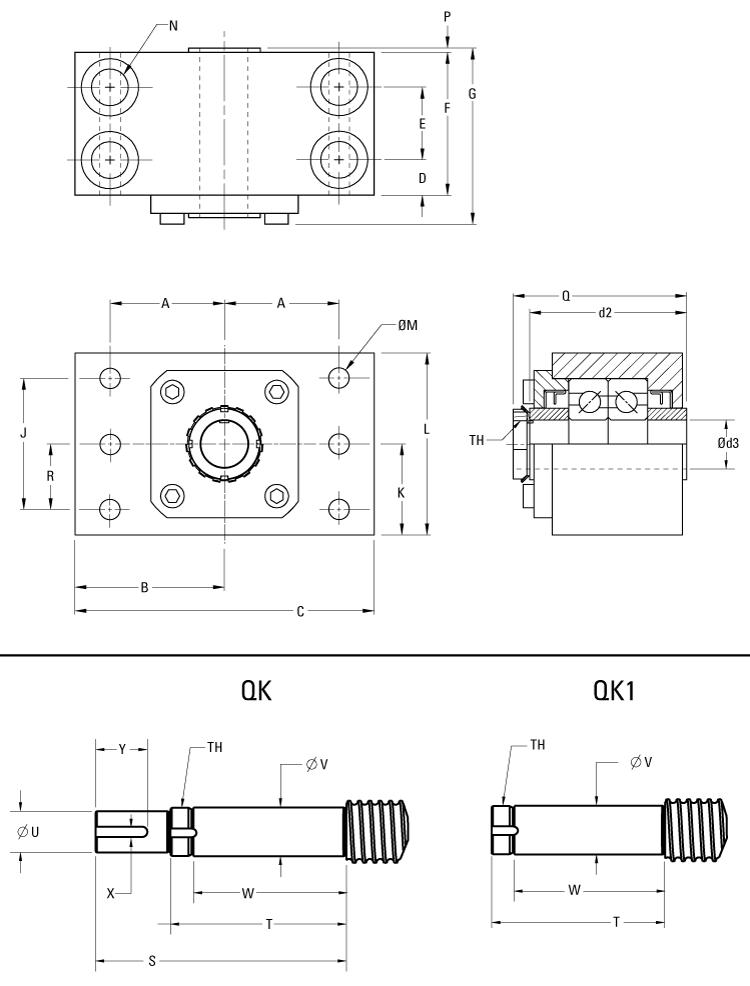

| 尺寸 | 價值 |
|---|---|
| [A] | 2.937 英寸 |
| [B] | 3.75 英寸 |
| [C] | 7.5 英寸 |
| [D] | 0.76 英寸 |
| [d2] | 3.62 英寸 |
| [d3] Bearing Journal Diameter, Recommended | 40 毫米 |
| [E] | 1.63 英寸 |
| [F] | 3.15 英寸 |
| [G] | 3.8 英寸 |
| [J] | 3 英寸 |
| [K] | 2.25 英寸 |
| [L] | 4.25 英寸 |
| [M] | 6x .656 in dia |
| [N] | 4x .906 Thru, 1.375 C-Bore x 2.25 Dp |
| [P] | 0.05 英寸 |
| [Q] | 4.2 英寸 |
| [R] | 1.5 英寸 |
| [S] | 6.368 英寸 |
| [T] | 4.178 英寸 |
| [TH] | N-08 |
| [U] | 1.3750/1.3740 in |
| [V] | 1.5752/1.5747 in |
| [W] | 3.624 英寸 |
| [X] | 0.313 英寸 |
| [Y] | 1.875 |
